Tủ điện công nghiệp là nới dùng để đựng/chứa các thiết bị điện, cầu dao và mạch điều khiển. Mục đích là để điều khiển hệ thống cung cấp điện cho một hệ thống phụ tải nào đó.. Tủ điện công nghiệp thường có cấu trúc lớn so với các tủ điện nhỏ tại gia đình, nó có hệ thống kết nối và các cấu trúc mạch điều khiển phức tạp. Việc thiết kế, thi công, lắp đặt tủ đạt tiêu chuẩn chất lượng, đạt chuẩn góp phần vào sự an toàn cho con người và ổn của hệ thống điện, dây chuyền máy móc.

Quy trình thiết kế tủ điện chuyên nghiệp

Bước 1: Lên phương án cụ thể và tính toán các thông số kỹ thuật

Mọi thiết bị điện cần được lựa chọn đúng cách để thực hiện tốt sơ đồ tủ điện công nghiệp. Từ đó hỗ trợ vận hành hệ thống máy móc đảm bảo các tiêu chuẩn kỹ thuật và an toàn. Việc tính toán và lựa chọn phải được cân nhắc kỹ lưỡng dựa trên yêu cầu thực tế của từng khách hàng và từng hệ thống. Lựa chọn thiết bị lắp tủ điện phù hợp với khả năng chi trả. Vì khi chi phí thiết bị cao thì giá tủ điện công nghiệp sẽ cao.

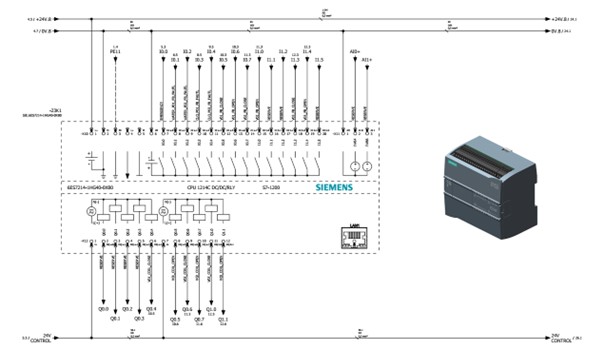

Bước 2: Vẽ sơ đồ tủ điện công nghiệp

Sơ đồ thiết bị của tủ điện phải đảm bảo đầy đủ các chức năng theo yêu cầu của người sử dụng. Ngoài ra, phải tối ưu hóa tủ điện đơn giản hóa và giảm các vật tư cần thiết để giảm giá thành hoàn thiện tủ điện.

Sơ đồ thiết bị hay bản vẽ tủ điện là phần thiết yếu để quá trình mở động và thay thế thiết bị về sau hoạt động hiệu quả. Công đoạn này cần được thực hiện bởi kỹ sư có kinh nghiệm và trình độ chuyên môn.

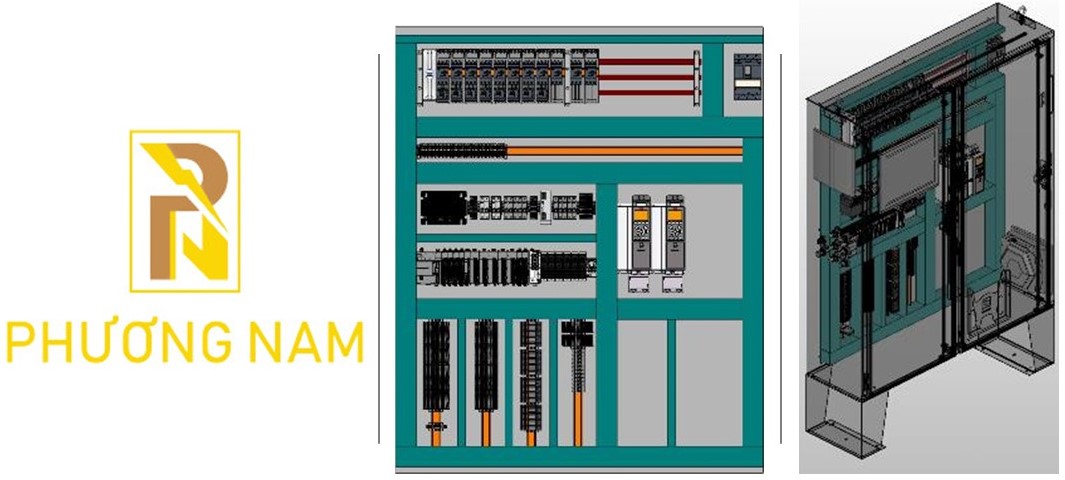

Bước 4: Sắp xếp các thiết bị đặt trong tủ điện

Để thuận tiện, người ta thường chia chúng thành các nhóm sau:

Các bộ dụng cụ điện như: khởi động từ, aptomat, công tắc tơ đóng cắt sẽ được đặt cùng hàng và ở dưới cùng.

Các thiết bị điều khiển như cảm biến, rơ le trung gian, bộ điều khiển, rơ le bảo vệ,… sẽ được lắp ở các góc trên và lắp ghép với nhau.

Phần trung tâm sẽ là aptomat tổng hoặc đặt ở góc trên bên trái để vừa người, dễ thao tác.

Để bố trí dây hợp lý, cầu đấu sẽ được đặt ở phía dưới cùng.

Bước 5: Đấu tủ điện công nghiệp

Các đầu nối dây nguồn cần được phân biệt bằng màu sắc và số seri để thuận tiện cho việc kiểm tra và bảo trì.

Các dây truyền thông, dây dẫn encoder và dây tín hiệu có độ nhạy hình cao cần được bọc cẩn thận để tránh nhiễu. Các dây dẫn phải được kết nối với nhau một cách khoa học và logic.

Dây mạch lực và dây điều khiển phải đáp ứng các tiêu chuẩn nhất định và được nối vuông góc. Kỹ thuật viên nên đấu nối mạch động lực trước, sau đó nối các dây điều khiển.

Trước khi đấu dây cho tủ điện, người lắp đặt cần kiểm tra toàn bộ hệ thống. Kỹ thuật viên cần kiểm tra để phát hiện các lỗi chạy không tải và điều chỉnh kịp thời.

Bước 6: Chạy thử và kiểm tra tủ điện

Đây là bước cuối cùng rất quan trọng nhưng dễ bị xem nhẹ. Kỹ thuật viên cần tiến hành kiểm tra thử nghiệm để đảm bảo không xảy ra sai sót trong quá trình sử dụng
