1. Khái niệm tủ điện phân phối

Tủ điện phân phối được dùng để phân phối điện cho các phụ tải công suất lớn đồng thời chứa và bảo vệ các thiết bị điện như công tắc, cầu giao, biến thế, biến áp của các hệ thống điện trong các tòa nhà, các công trình hay các nhà máy xí nghiệp. Trong quá trình vận hành, tủ điện phân phối tổng sẽ đảm bảo cách ly các thiết bị điện với người sử dụng

Tủ điện phân phối được coi là thành phần quan trọng nhất trong hệ thống phân phối điện, đặc biệt là trong hệ thống điện hạ thế

2. Phân loại tủ điện phân phối

Tủ điện phân phối được chia thành 2 loại theo công dụng của chúng: Tủ điện phân phối tổng MSB và tủ điện phân phối nhánh DB

2.1 Tủ điện MSB

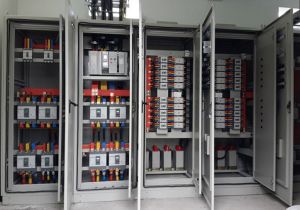

Tủ điện phân phối tổng MSB( viết tắt của từ main distribution switchboard ) là loại tủ điện được lắp đặt ngay phía sau trạm biến áp hạ thế, tủ điện phân phối tổng còn có tên gọi khác như tủ điện phân phối chính, tủ điện tổng

Hệ thống tủ điện MSB được cấu tạo với nhiều nhánh tủ có chức năng riêng biệt được ghép lại như: tủ ATS, tủ bù công suất phản kháng hay tủ tụ bù… để đổi nguồn khi có sự cố, ngăn chứa ACB/MCCB tổng, ngăn chứa các MCCB/MCB để làm đầu ra cho tải hoặc tủ điện nhỏ…

Ứng dụng của tủ điện phân phối tổng MSB:

Tại bất cứ nơi nào sử dụng điện hạ thế đều sẽ xuất hiện tủ phân phối tổng MSB, tủ điện MSB được lắp đặt rộng rãi tại các các phòng kỹ thuật điện hoặc các tầng hầm của các công trình công nghiệp như các phân xưởng, nhà máy, xí nghiệp hay tại các công trình dân dụng như các tòa nhà cao tầng, trung tâm thương mại, bệnh viện, trường học, sân bay….

2.1 Tủ điện DB

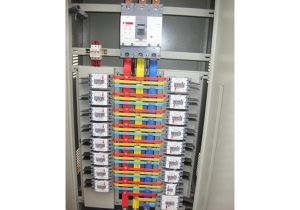

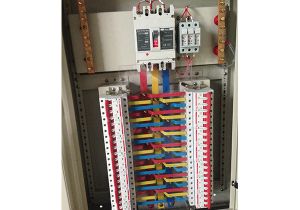

Tủ điện phân phối DB ( Distribution board ) là loại tủ điện được sử dụng trong các mạng điện hạ thế. Loại tủ này được lắp đặt phía sau của tủ điện tổng MSB

Tủ điện phân phối DB có chức năng cung cấp điện cho 1 nhóm thiết bị hoặc thiết bị đầu cuối….

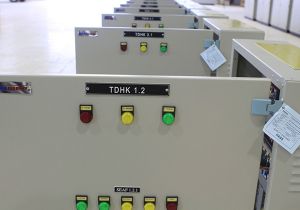

Tủ điện phân phối DB thường chỉ có các thiết bị đóng cắt, đèn báo pha, cầu chì. Một số tủ DB đặc biệt được gắn thêm bảo vệ mất pha, đồng hồ kWh, tụ bù, Ampe kế, Volt kế và được hiển thị đầy đủ trên mặt cabin giúp cho kỹ thuật viên dễ dàng vận hành và theo dõi

Ứng dụng của tủ điện phân phối DB:

Tủ điện phân phối DB được lắp đặt phía sau tủ điện tổng MSB chính vì vậy mà loại tủ điện này cũng sẽ được lắp đặt tại phòng kỹ thuật điện của các công trình công nghiệp như các nhà máy, xí nghiệp, phân xưởng hay tại các công trình dân dụng như các tòa nhà cao tầng, bệnh viện, trường học, trung tâm tâm thương mại…..
